国产亚洲日I免费亚洲电影I日本性生活一级片I欧美一区二区在线免费观看I99久久精品久久久久久动态片I亚洲三级网站I99色99

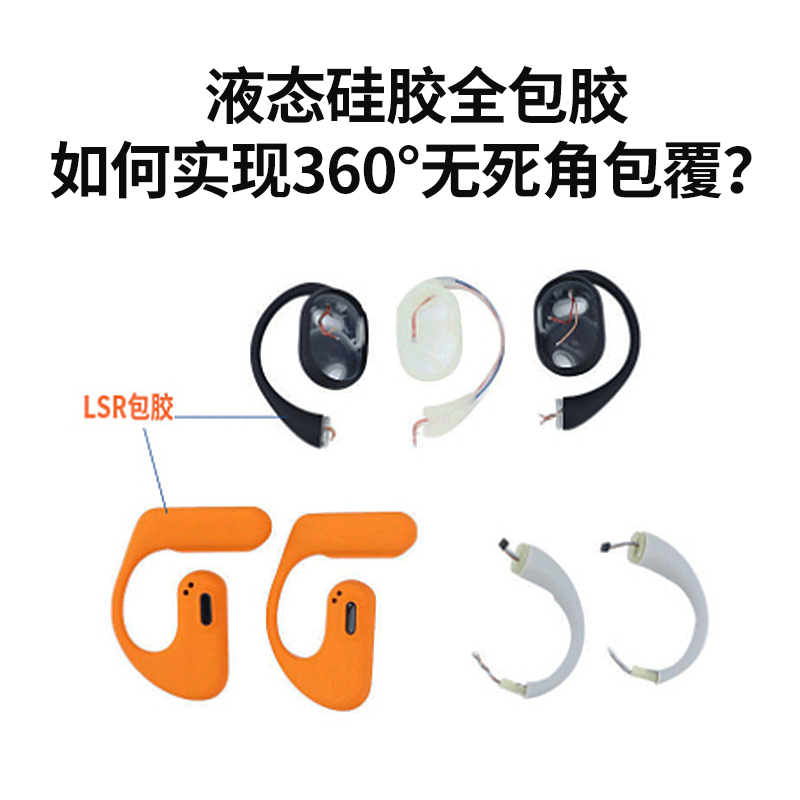

液態硅膠全包膠實現 360° 無死角包覆，需從基材預處理、模具結構設計、注塑工藝控制、材料匹配四大維度系統優化，核心解決 “基材定位偏移、硅膠填充不充分、界面結合不緊密” 三大痛點，具體技術路徑如下：

然可以。實現液態硅膠（LSR）對硬質塑膠基材的360°無死角包覆，是一個涉及材料科學、模具工程和成型工藝的系統性工程。這通常被稱為“雙色/雙料注塑”或“包膠注塑”。

要實現完美的全包覆，需要從以下幾個核心方面進行精密控制：

一、 核心原理：化學與機械結合

包膠的成功依賴于兩種結合力：

1. 化學粘合力：LSR在高溫下與特定的硬膠（如PC、PA、PBT等）發生交聯反應，在界面形成牢固的化學鍵。這是最理想的結合方式。

2. 機械互鎖力：通過在硬膠基材上設計孔、槽、倒鉤等結構，讓LSR在注射時流入并固化，形成“錨定”效應，防止剝離。

要實現360°無死角，就必須確保液態硅膠能完全置換并填充硬膠基材與模具之間的所有空間。

二、 實現360°無死角包覆的關鍵技術

1. 材料選擇與預處理

• 材料相容性：必須選擇能與LSR產生良好化學粘合的硬膠材料。常見的如PC、PA、PBT、PPS等。需要進行兼容性測試。

• 基材預處理：對硬膠基材進行預熱（通常用烤箱或內置在模具中的加熱裝置），可以：

  • 去除表面濕氣。

  • 提升基材溫度，使LSR接觸到熱表面時不會過快冷卻，保持良好的流動性以完成包覆。

  • 促進界面處的化學交聯反應。

2. 模具設計（這是成敗的關鍵）

模具是實現360°包覆的核心，其設計極為精密。

• 型腔布局：

  • 轉模方案：硬膠基材在一個模腔內成型后，通過模具內部的旋轉機構（如轉盤）或機械手，將其移動到第二個包LSR的模腔中。這是最常用、最可靠的方法。

  • 退芯方案：對于有內壁包覆需求的產品，模具內部會有可活動的“滑塊”或“抽芯”機構。在注射LSR前，滑塊后退，為LSR留出包覆空間。

• 精準的封膠與排氣設計：

  • 封膠設計：模具上必須有為LSR設計的精準流道和澆口。在包覆邊界，模具與硬膠基材之間需要有極精密的配合間隙（通常只有幾個微米），這個間隙既要允許LSR順利流入，又要能阻止其溢出產生“毛邊”。這被稱為 “刮刀式”封膠 或 “鋒邊”設計。

  • 排氣系統：由于是360°包覆，空氣被困在型腔內的風險極高。必須在LSR流動路徑的末端和容易困氣的死角開設充足的排氣槽。排氣槽深度通常只有0.0015-0.005mm，既能排出空氣，又能防止LSR泄漏。

• 模具表面處理：模具型腔通常需要鏡面拋光，以減小流動阻力，便于LSR填充，并保證制品表面光滑。

3. 注塑成型工藝

• 注射參數：

  • 注射速度：通常采用高速注射。快速填充可以確保LSR在自身交聯反應開始前，就完成對整個型腔和基材表面的包覆，避免缺料。

  • 注射壓力：足夠高的壓力是推動LSR完成精細包覆和機械互鎖的動力。

  • 保壓壓力與時間：適當的保壓可以補充LSR固化時的體積收縮，確保與基材緊密貼合，防止縮痕和脫層。

• 溫度控制：

  • 料筒溫度：LSR需要冷藏并在一定溫度下使用，但注射時料筒溫度需精確控制其流動性。

  • 模具溫度：LSR模具需要高溫（通常150°C - 200°C）以促進其快速硫化（固化）。這與硬膠注塑的冷模形成鮮明對比，因此雙色模的溫控系統非常復雜，可能同時包含加熱和冷卻通道。

  • 基材溫度：如前所述，預熱基材至關重要。
