99国产精品99久久久久久-九色视频在线观看-中文二区-两性午夜视频-亚洲天堂偷拍-草久久久-亚洲永久精品视频-a√天堂网-欧美日韩四区-caoprom超碰-美女裸体跪姿扒开屁股无内裤-xx69欧美-国产精品午夜影院-99情趣网-韩国91视频-瑟瑟视频免费观看-欧美第一网站-超碰97在线资源-一区国产视频-亚洲a成人

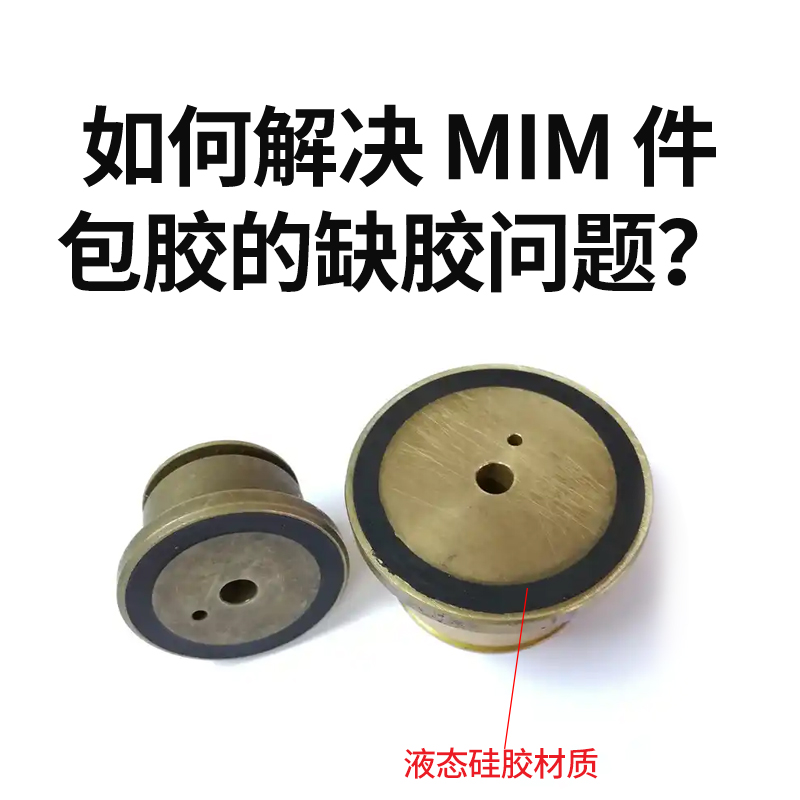

MIM 件包膠缺膠會導(dǎo)致產(chǎn)品密封失效、結(jié)構(gòu)不完整，直接影響使用性能，需從材料適配、模具優(yōu)化、工藝調(diào)控和設(shè)備維護(hù)四個(gè)核心維度綜合解決，具體方案如下：

優(yōu)化包膠材料與 MIM 基材適配性。材料流動性差是缺膠主因，優(yōu)先選用高流動型號的包膠材料，如低粘度液態(tài)硅膠或適配 MIM 金屬基材的自粘型 LSR。若無法換料，可添加適量硅酮類流動助劑。材料需提前處理，像吸濕性膠料需在 25±2℃環(huán)境儲存，注射前真空脫泡 10 分鐘，含水率控制在 0.02% 以下，避免水汽形成氣泡占用型腔空間。同時(shí) MIM 件表面需做等離子清洗去除油污，必要時(shí)涂覆 KL - 2680AB 硅烷偶聯(lián)劑，既提升粘接性也避免表面雜質(zhì)阻礙膠料填充。

改良模具設(shè)計(jì)消除填充阻礙。模具缺陷易造成局部缺膠，排氣系統(tǒng)需優(yōu)化，在型腔末端、拐角等困氣點(diǎn)開 0.01 - 0.03mm 寬的微排氣槽，復(fù)雜件可搭配真空輔助排氣，使真空度≤ - 0.09MPa。流道與澆口要適配膠料流動，擴(kuò)大流道直徑并將轉(zhuǎn)彎處設(shè)為圓角，多型腔模具采用平衡式流道。針對深腔、薄壁件，可增設(shè)扇形澆口或多點(diǎn)進(jìn)膠，縮短膠料流動路徑，澆口位置優(yōu)先選型腔厚壁處，避開薄壁關(guān)鍵區(qū)域。

精細(xì)化調(diào)控成型工藝參數(shù)。注射環(huán)節(jié)可采用階梯式射速，初始慢、填充快，同時(shí)逐步提高注射壓力 5 - 15MPa，確保膠料平穩(wěn)填充。保壓參數(shù)需匹配材料收縮特性，保壓壓力設(shè)為注射壓力的 60% - 80%，厚壁件保壓時(shí)間延長至冷卻時(shí)間的 50% 以上，補(bǔ)償冷卻收縮造成的缺膠。溫度控制也很關(guān)鍵，噴嘴溫度比料筒末段高 5 - 10℃，MIM 件預(yù)熱至 80 - 100℃后再注膠，膠料硫化時(shí)升溫至 140 - 180℃，避免溫度過低導(dǎo)致膠料黏度上升。

做好設(shè)備檢修與生產(chǎn)管控。定期檢查注塑機(jī)射膠系統(tǒng)，若止逆環(huán)磨損導(dǎo)致射膠量波動超 2mm，需及時(shí)更換，防止膠料回流造成填充量不足。清理噴嘴內(nèi)殘留的固化膠料，開啟保溫功能避免膠料提前冷卻形成冷料塊，并在主流道末端設(shè)冷料井收集冷料。生產(chǎn)中定期抽檢，用銅刷清潔模具型腔臟污，避免雜質(zhì)阻礙填充，同時(shí)記錄工藝參數(shù)，若出現(xiàn)缺膠及時(shí)追溯調(diào)整，確保生產(chǎn)穩(wěn)定性，從源頭降低缺膠概率。
